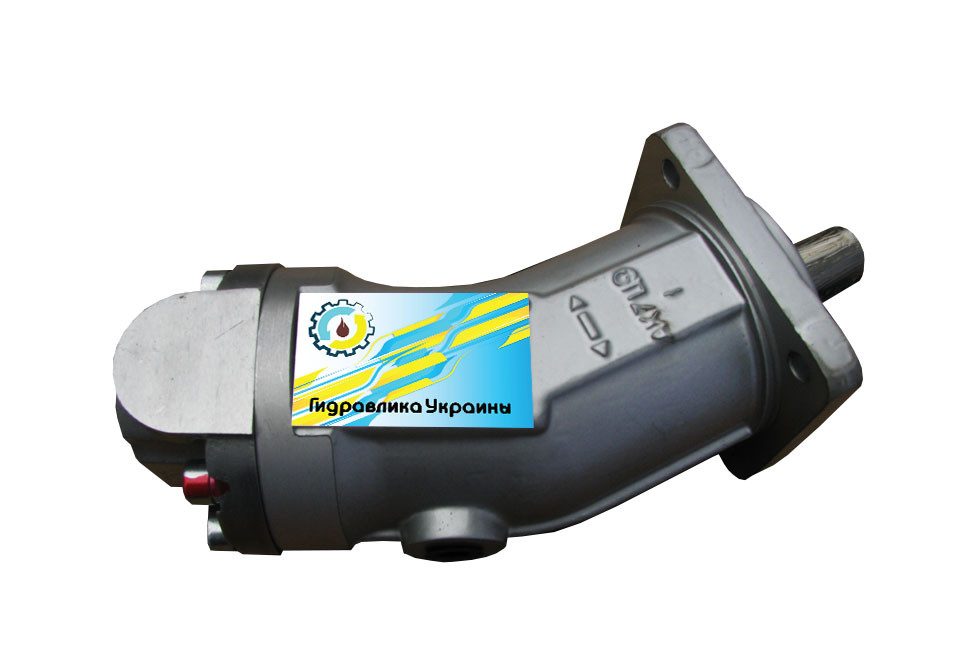

Гідромотор 310.12.00.00

310.12.00.00 - Гідромотор нерегульований аксіально-поршневий
Робоча рідина, що нагнітається з гідросистеми, через отвір (А або В) в кришці 17 і через паз розподільника 14 надходить у блок циліндрів 13 і надає руху поршні 11. Поршні передають зусилля на сферичний шарнір 10. Так як осі вала 1 і блоку циліндр 13 знаходяться під кутом, сила в шарнірі 10 розкладається на осьову та тангенціальну складові.

Осьове навантаження сприймається радіально-упорними підшипниками 6 і 8, а тангенціальна створює крутний момент на валу гідромотора.

Величина моменту і частота обертання вала гідромотора визначаються робочим об'ємом гідромотора, тиском і кількістю підводиться робочої рідини.

Артикул:

310.12.00.00

Тип машини:

гідромотор

Вигляд:

аксіально-поршневий

Тип:

нерегулювань

Аналоги:

МГ3.12/32А

Маса, кг:

4 кг

Застосовність:

Автокрани, навантажувачі, комунальна техніка, КО-436

Вал:

шліцевий

Обертання валу:

реверсивне

Діаметр валу:

20 мм

Параметри:

20хf7x1.5x9g за ГОСТ 6033-80

Типорозмір:

12

Тип роб. каналів:

2 різьбові відверстия на торці (відведення під 25 ⁰ до осі валу)

Технічні характеристики гідромотора 310.12.00.00
Найменування параметра Значення параметра
Типорозмір 12
Робочий об'єм Vg, см3/об 11,6
Частота обертання валу n, об/хв
- мінімальна nmin 50
- номінальна nmin 2400
- максимальна nmax 6000
Витрата Q, л/хв
- мінімальний Qmin 0,58
- номінальний Qном 27,84
- максимальний Qном 69,60
Давление на вході P, МПа
- номінальна Pnom 20
- максимальний робочий Pmax для гідромоторів типу 210, 310.3 32
- максимальний робочий Pmax для гідромоторів типу 310.4 -
Ефективна потужність N, кВт
- номінальна Nnom (при nnom, Pnom) 9,28
- максимальна Nmax (при nmax, Pmax) для гідромоторів типу 210, 310.3 14,84
- максимальна Nmax (при nmax, Pmax) для гідромоторів типу 310.4 -
Тиск дренажу максимальне, МПа 0,1
Крутний момент ефективний T, Нм
- номінальний Тnom (при Pnom) 35
- максимальний Тmax (при Pmax) для гідромоторів типу 210, 310.3 56,1
- максимальний Тmax (при Pmax) для гідромоторів типу 310.4 -
Коефіцієнт витрати 0,95
Гідромеханічний КПД 96%
Повний КПД 91%
Маса, кг 4
