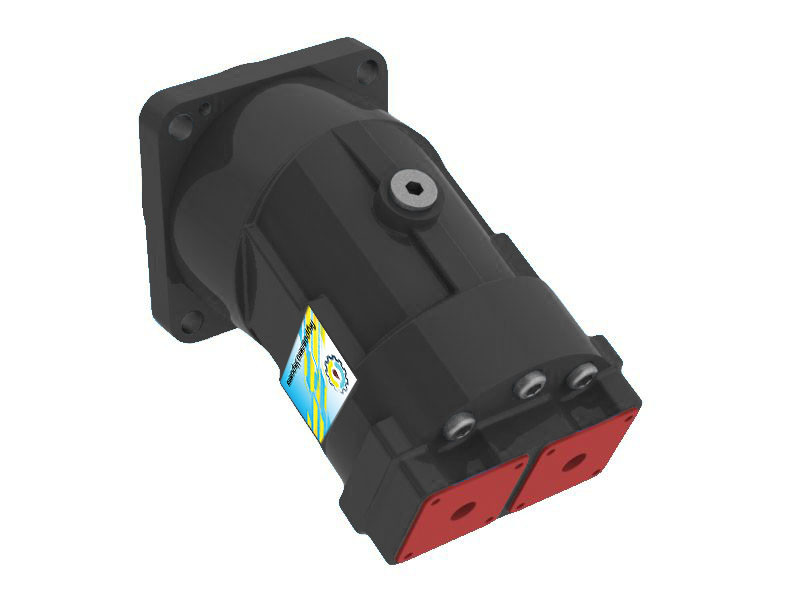

210.25.11.21 – Гідромотор аксіально-поршневий нерегульований
Артикул:
210.25.11.21
Тип машини:
гідромотор
Вид:
аксіально-поршневий
Тип:
нерегульований
Маса, кг:
31 кг
Вал:
шлицевой
Обертання вала:
праве
Діаметр валу:
20 мм мм
Параметри:
40x2x9g по ГОСТ 6033-80
Типорозмір:
112
Принцип роботи гідромотора аксіально-поршневого нерегульованого 210.25.11.21
Робоча рідина, що нагнітається з гідросистеми, через отвір (А або В) у кришці 17 (малюнок 2) і через паз розподільника 14 надходить у блок циліндрів 13 і приводить в рух поршні 11. Поршні передають зусилля на сферичний шарнір 10. Так як осі валу 1 та блока циліндрів 13 знаходяться під кутом, сила в шарнірі 10 розкладається на осьову і тан-генциальную складові.
Осьове навантаження сприймається радіально-упорними підшипниками 6 і 8, а тангенціальна створює крутний момент на валу гідромотора. Величина моменту і частота обертання вала гідромотора визначаються робочим об'ємом гідромотора, тиском і кількістю підводиться робочої рідини.

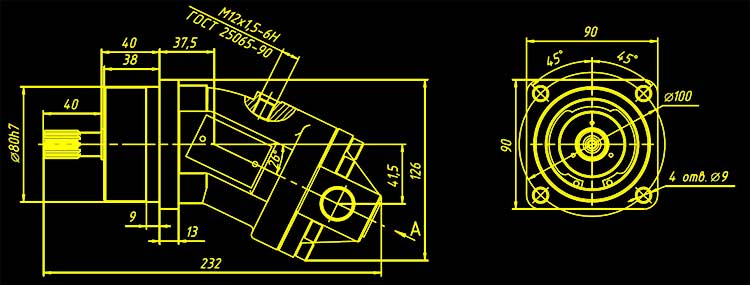

Габаритні і приєднувальні розміри
Експлуатаційні обмеження аксіально-поршневого нерегульованого гідромотора 210.25.11.21
Вимоги до гідравлічних систем:
- Гідравлічна система машини, на якій встановлюється насос або гідромотор, повинна відповідати вимогам ГОСТ 17411, ГОСТ 13823 і ГОСТ 12.2.086.
- Гідросистема повинна мати прилади для контролю температури масла в баку, тиску у вхідний і вихідний магістралях гідромашини.
- Запобіжний клапан гідросистеми повинен бути настроєний на тиск не вище максимального тиску на вході з таблиць 1 і 2.
- Гідросистема повинна виключати розрядження в робочих порожнинах гідромашини більше 0,2 кгс/см2 (Pабс=0,8 кгс/см2) на будь-яких режимах.
Вимоги до трубопроводів:
- Перетин напорного та всмоктуючого трубопроводів не рекомендується приймати менше площі відповідних отворів гідромашини.
- Всмоктуючий трубопровід повинен бути по можливості коротким, без вигинів і мати умовний прохід, що забезпечує абсолютний тиск на вході в насос не менше 0,7 кгс/см2. Установка фільтра на лінії всмоктування (без підживлення) не допускається.
- Кожен трубопровід необхідно перевірити на герметичність статичним тиском робочої рідини, рівним 1,6 Pмакс. (приблизно 50 Мпа) протягом 5 хв.
- Корпус гідромашини повинен бути з'єднаний з баком дренажним трубопроводом з умовним проходом менше 6 мм для гідромашин з робочим об'ємом 12 см3
- Ущільнення дренажного штуцера слід проводити згідно з ГОСТ 25065.
