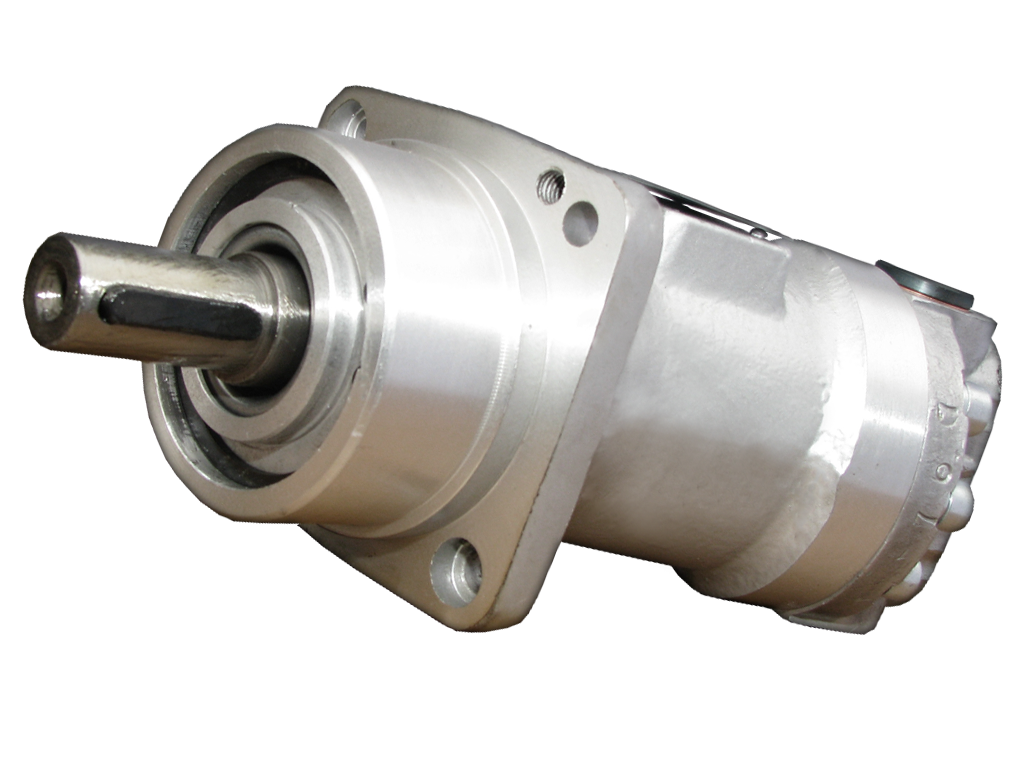

210.25.16.21 - Гідронасос нерегульований аксіально-поршневий

Артикул:

210.25.16.21

Тип машини:

гідронасос

Вид:

аксіально-поршневий

Тип:

нерегульований

Маса, кг:

31 кг

Вал:

шлицевой

Обертання вала:

праве

Діаметр валу:

20 мм

Параметри:

40x2x9g по ГОСТ 6033-80

Типорозмір:

112

Принцип роботи насоса аксіально-поршневого нерегульованого 210.25.16.21

При роботі вал насоса приводиться в обертання від двигуна. Поршні, встановлені в блоці циліндрів, що обертаються навколо осі блоку і одне-тимчасово здійснюють зворотно-поступальний рух, при цьому за одну половину обороту поршень всмоктує робочу рідину (див. отв. S на рис. 4), а за іншу – нагнітає (відп. А) її в гідросистему.

Тиск на виході з насоса визначається навантаженням на робочий орган і обмежується запобіжним клапаном гідросистеми. Подача визначається частотою обертання вала насоса і робочим об'ємом насоса.

Габаритні і приєднувальні розміри

Експлуатаційні обмеження аксіально-поршневого нерегульованого гідронасоса 210.25.16.21

Вимоги до гідравлічних систем:

· Гідравлічна система машини, на якій встановлюється насос або гідромотор, повинна відповідати вимогам ГОСТ 17411, ГОСТ 13823 і ГОСТ 12.2.086.

· Гідросистема повинна мати прилади для контролю температури масла в баку, тиску у вхідний і вихідний магістралях гідромашини.

· Запобіжний клапан гідросистеми повинен бути настроєний на тиск не вище максимального тиску на вході з таблиць 1 і 2.

· Гідросистема повинна виключати розрядження в робочих порожнинах гідромашини більше 0,2 кгс/см² (P_абс=0,8 кгс/см²) на будь-яких режимах.

Вимоги до трубопроводів:
