Cекціонний розподільний клапан для гідравлічних систем з відкритим і закритим центром. Оснащений головним запобіжним клапаном. Змінний діаметр котушки становить 20 мм - 0,79 дюйма. Кількість секецій від 1 до 12.
Схема підключення: послідовна + паралельна
Технічні характеристики:
Вхід масла (P) - BSP G 1/2
Вихід масла (Т) - BSP G 1/2
Номінальна витрата / робочий об'єм-120 лт / хв
Максимальний робочий тиск (послідовний контур) -210 Bar (3500 PSI)
Максимальний робочий тиск (паралельний контур) -315 bar (4600 PSI)
Макс. засунений-25 Bar (360 PSI)
Температура масла з ущільненнями NBR -20 до +80 C
з ущільненнями з FPM (витон) -20 до +80 C В'язкість масла - робочий діапазон Від 15 до 75 мм 2 / с
Мінімальна / максимальна 12/400 мм 2 / с
Фільтрація масла _ <30
Діапазон температури навколишнього середовища від -35 до + 60С
Кількість секцій-6
Внутрішня витік (при 100 бар), 40C, 46 сСт-A (B) T -4 см.куб / хв
Макс. Рівень забруднення 19/16 - ISO 4406
Момент затягування болтів 40 Nm
Всі вищевказані технічні характеристики вказані при використанні
мінерального масла з в'язкістю 46 мм2 / с- 46 сСт при температурі 40 ° С.

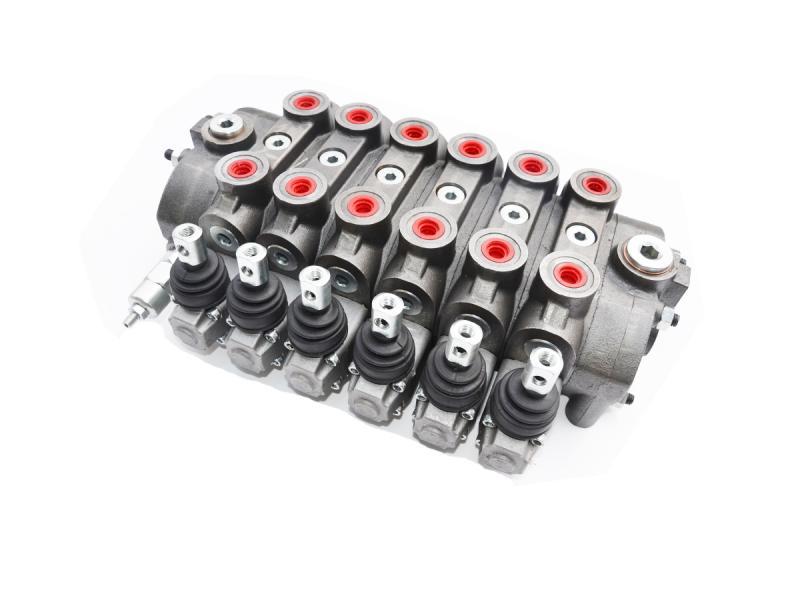

Моноблочний розподільчий PD 120л 6 секцій
